QSMAT矮塔斜拉桥拉索体系

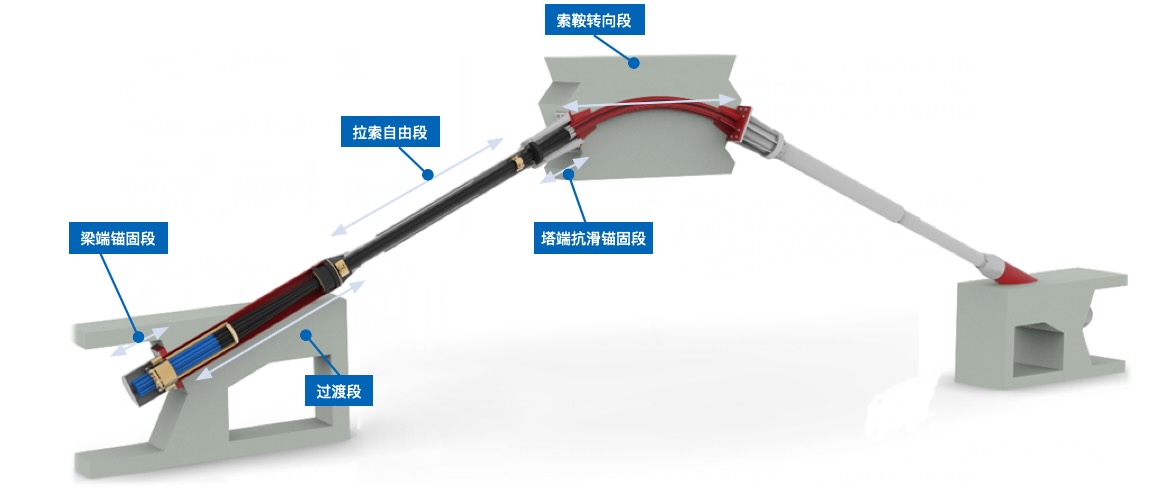

QSMAT矮塔斜拉桥拉索结构
QSMAT矮塔斜拉桥拉索体系，采用分丝管技术设计索鞍，能有效改善塔内应力分布，起到分散、均匀传递载荷的作用，同时解决了传统拉索体系不能单根调索、换索的问题，具有安全可靠、受力明确、索体防腐性能优异、拉索锚具抗疲劳性能卓越、施工方便等优点。

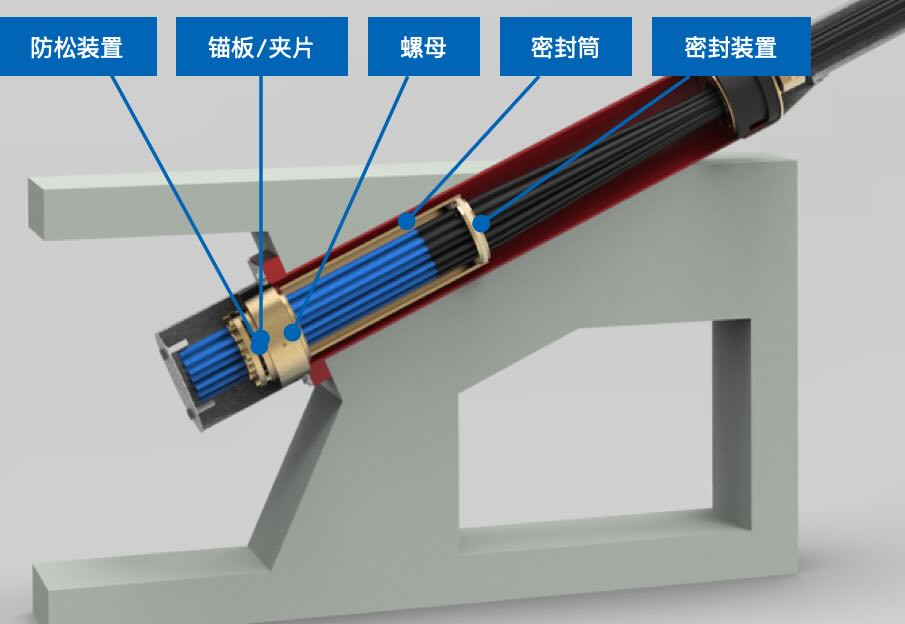

锚具
锚具一般采用钢绞线夹片锚固形式，一端或者两端设置有调索用的螺母，并配备有防松装置、密封装置、减振装置等附属结构。

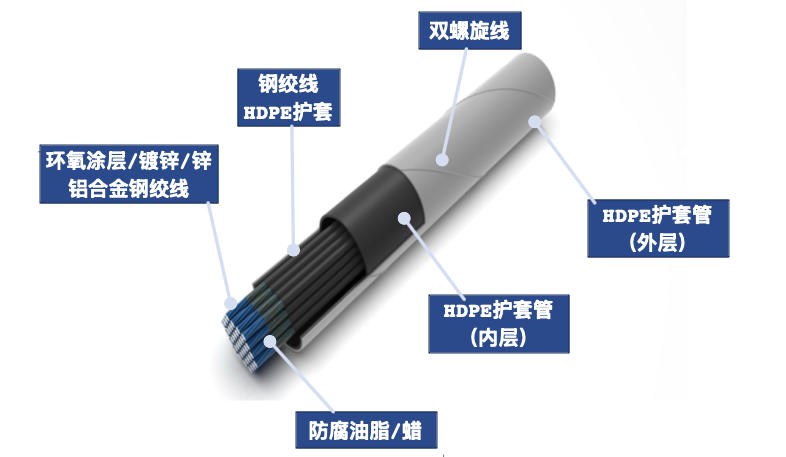

索体
矮塔斜拉索索体主要由多根钢绞线组成，外套HDPE护套。钢绞线主要有环氧涂层钢绞线、镀锌钢绞线、环氧涂层无粘结钢绞线等，我公司推荐使用环氧涂层无粘结钢绞线；HDPE护套可选光滑型圆管或抗风雨激振的螺旋线圆管。
索鞍
采用分丝管束索鞍，使每根钢绞线分布均匀，从而受力均匀，并且方便后期单根钢绞线换索。

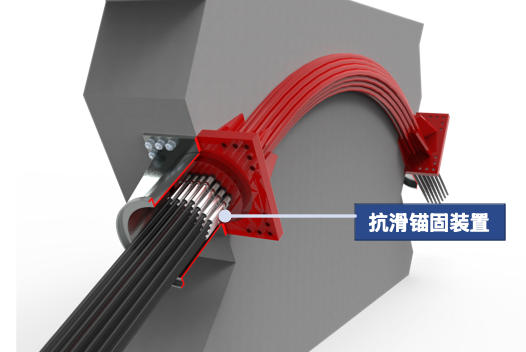

抗滑锚固装置
矮塔斜拉桥钢绞线斜拉索直接穿过塔端内预埋的索鞍，两端分别锚固于梁端，为了防止索鞍两侧的斜拉索的索力受力不平衡，必须在索鞍附近安装拉索抗滑锚固装置。抗滑锚固装置设置在索鞍端部，采用可以单根换索的单独锚固形式，主要由抗滑键挤压锚固每根钢绞线，然后通过固定锁紧装置将钢绞线束锁住，达到抗滑效果。
