QSM锚固体系系列

执行标准 · Standards

国标
GB/T 14370
交标
JT/T 329
铁标
TB/T 3193
国铁集团
Q/CR 905
英标
BS EN-13391
美标
AASHTO LRFD BCS
欧标
EAD 160004

QSM锚固体系

由张拉端锚具(QSM锚具、BM锚具)、固定端锚具(H型、P型、PT型)、连接器和波纹管组成。该锚固体系具有如下优点：应用范围广、用于先张及后张的预应力混凝土结构和构件中，可锚固强度为1860~2200MPa及以下级别的φ12.7mm、φ15.24(φ15.20)mm、φ17.80mm、φ21.80mm钢绞线。QSM锚固体系适用于1~55根钢绞线的锚固，有良好的自锚性能夹片跟进平齐，夹持性能好，锚固效率系数高，锚固性能稳定、可靠，施工操作方便。

产品名称	QSM锚固体系
适用钢绞线	φ12.7 mm / φ15.24 mm / φ15.20 mm / φ17.80 mm / φ21.80 mm
适用根数	1-55根钢绞线
主要组成	张拉端锚具、固定端锚具、连接器、波纹管、夹片、锚垫板、螺旋筋等
应用范围	先张法及后张法预应力混凝土结构和构件
执行标准	GB/T 14370 / JT/T 329 / TB/T 3193 / Q/CR 905 / BS EN-13391 / AASHTO LRFD BCS / EAD 160004

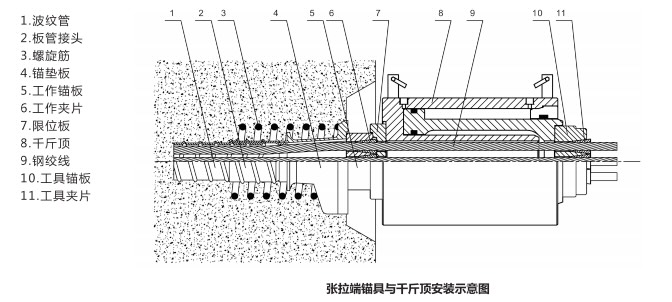

QSM张拉端锚具与千斤顶安装示意图，系统由张拉端锚具（QSM锚具、BM锚具）、固定端锚具（H型、P型、PT型）、连接器及波纹管组成，适用于预应力混凝土结构的张拉与锚固施工。

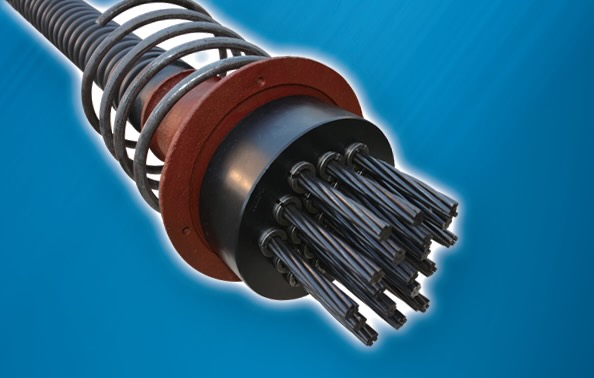

QSM张拉端圆形锚固体系

由工作锚板、工作夹片、锚垫板、波纹管、螺旋筋、钢绞线组成，配合相应型号的千斤顶，作用在先张及后张法的预应力混凝土结构和构件中，主要使预应力筋张拉以获得一定的预应力并使整个构件保持这样的应力。

QSM张拉端圆形锚具体系，由工作锚板、工作夹片、锚垫板、波纹管、螺旋筋和钢绞线组成，适用于预应力混凝土结构的张拉与锚固施工。

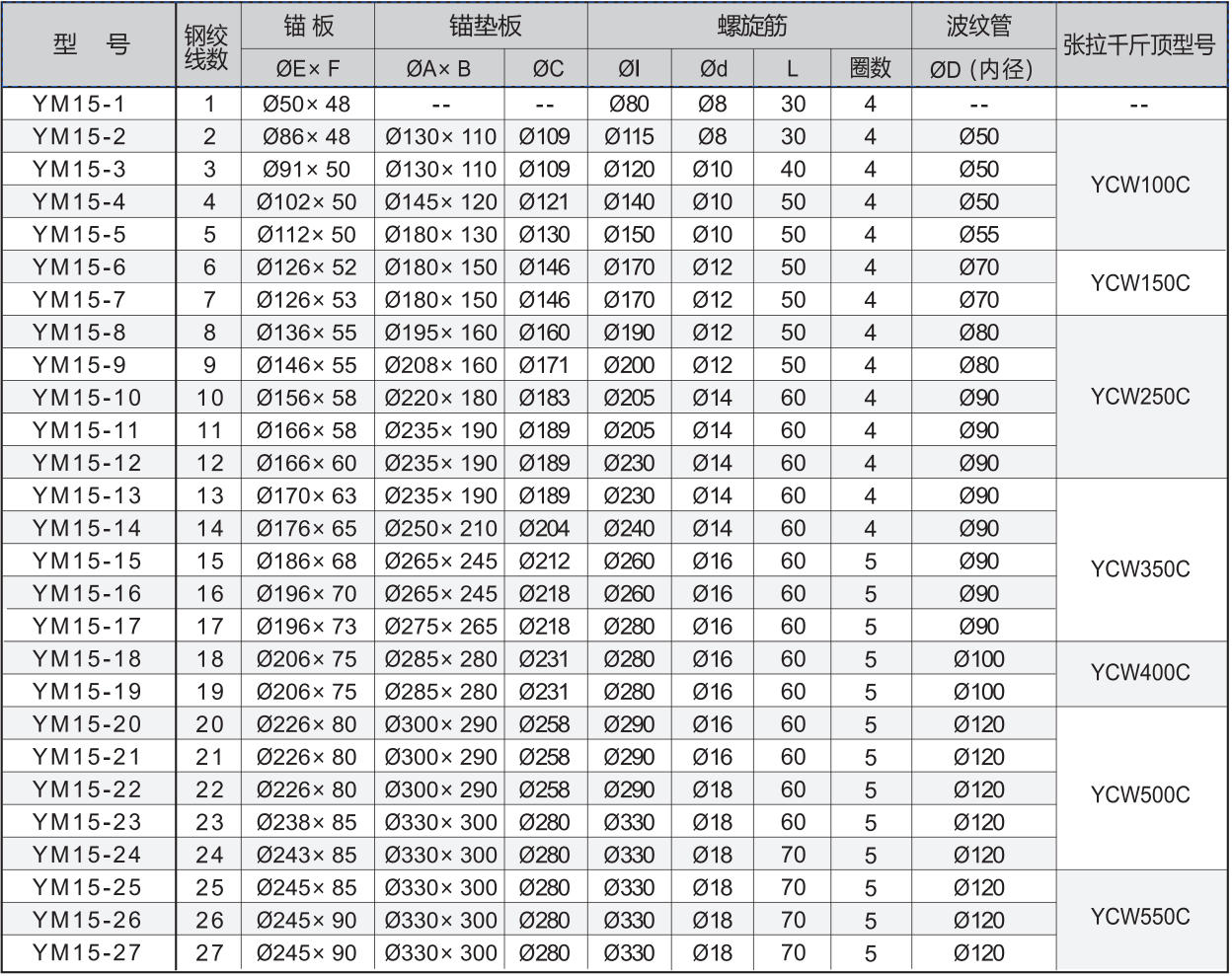

QSM15系列张拉端交通行业圆形锚具技术参数表

型号	钢绞线数	锚板	锚垫板		螺旋筋				波纹管	张拉千斤顶型号
型号	钢绞线数	ØE×F	ØA×B	ØC	ØI	Ød	L	圈数	ØD（内径）	张拉千斤顶型号
YM15-1	1	Ø50×48	--	--	Ø80	Ø8	30	4	--	--
YM15-2	2	Ø86×48	Ø130×110	Ø109	Ø115	Ø8	30	4	Ø50	YCW100C
YM15-3	3	Ø91×50	Ø130×110	Ø109	Ø120	Ø10	40	4	Ø50	YCW100C
YM15-4	4	Ø102×50	Ø145×120	Ø121	Ø140	Ø10	50	4	Ø50	YCW100C
YM15-5	5	Ø112×50	Ø180×130	Ø130	Ø150	Ø10	50	4	Ø55	YCW100C
YM15-6	6	Ø126×52	Ø180×150	Ø146	Ø170	Ø12	50	4	Ø70	YCW150C
YM15-7	7	Ø126×53	Ø180×150	Ø146	Ø170	Ø12	50	4	Ø70	YCW150C
YM15-8	8	Ø136×55	Ø195×160	Ø160	Ø190	Ø12	50	4	Ø80	YCW250C
YM15-9	9	Ø146×55	Ø208×160	Ø171	Ø200	Ø12	50	4	Ø80	YCW250C
YM15-10	10	Ø156×58	Ø220×180	Ø183	Ø205	Ø14	60	4	Ø90	YCW250C
YM15-11	11	Ø166×58	Ø235×190	Ø189	Ø205	Ø14	60	4	Ø90	YCW250C
YM15-12	12	Ø166×60	Ø235×190	Ø189	Ø230	Ø14	60	4	Ø90	YCW250C
YM15-13	13	Ø170×63	Ø235×190	Ø189	Ø230	Ø14	60	4	Ø90	YCW350C
YM15-14	14	Ø176×65	Ø250×210	Ø204	Ø240	Ø14	60	4	Ø90	YCW350C
YM15-15	15	Ø186×68	Ø265×245	Ø212	Ø260	Ø16	60	5	Ø90	YCW350C
YM15-16	16	Ø196×70	Ø265×245	Ø218	Ø260	Ø16	60	5	Ø90	YCW350C
YM15-17	17	Ø196×73	Ø275×265	Ø218	Ø280	Ø16	60	5	Ø90	YCW350C
YM15-18	18	Ø206×75	Ø285×280	Ø231	Ø280	Ø16	60	5	Ø100	YCW400C
YM15-19	19	Ø206×75	Ø285×280	Ø231	Ø280	Ø16	60	5	Ø100	YCW400C
YM15-20	20	Ø226×80	Ø300×290	Ø258	Ø290	Ø16	60	5	Ø120	YCW500C
YM15-21	21	Ø226×80	Ø300×290	Ø258	Ø290	Ø16	60	5	Ø120	YCW500C
YM15-22	22	Ø226×80	Ø300×290	Ø258	Ø290	Ø18	60	5	Ø120	YCW500C
YM15-23	23	Ø238×85	Ø330×300	Ø280	Ø330	Ø18	60	5	Ø120	YCW500C
YM15-24	24	Ø243×85	Ø330×300	Ø280	Ø330	Ø18	70	5	Ø120	YCW500C
YM15-25	25	Ø245×85	Ø330×300	Ø280	Ø330	Ø18	70	5	Ø120	YCW550C
YM15-26	26	Ø245×90	Ø330×300	Ø280	Ø330	Ø18	70	5	Ø120	YCW550C
YM15-27	27	Ø245×90	Ø330×300	Ø280	Ø330	Ø18	70	5	Ø120	YCW550C

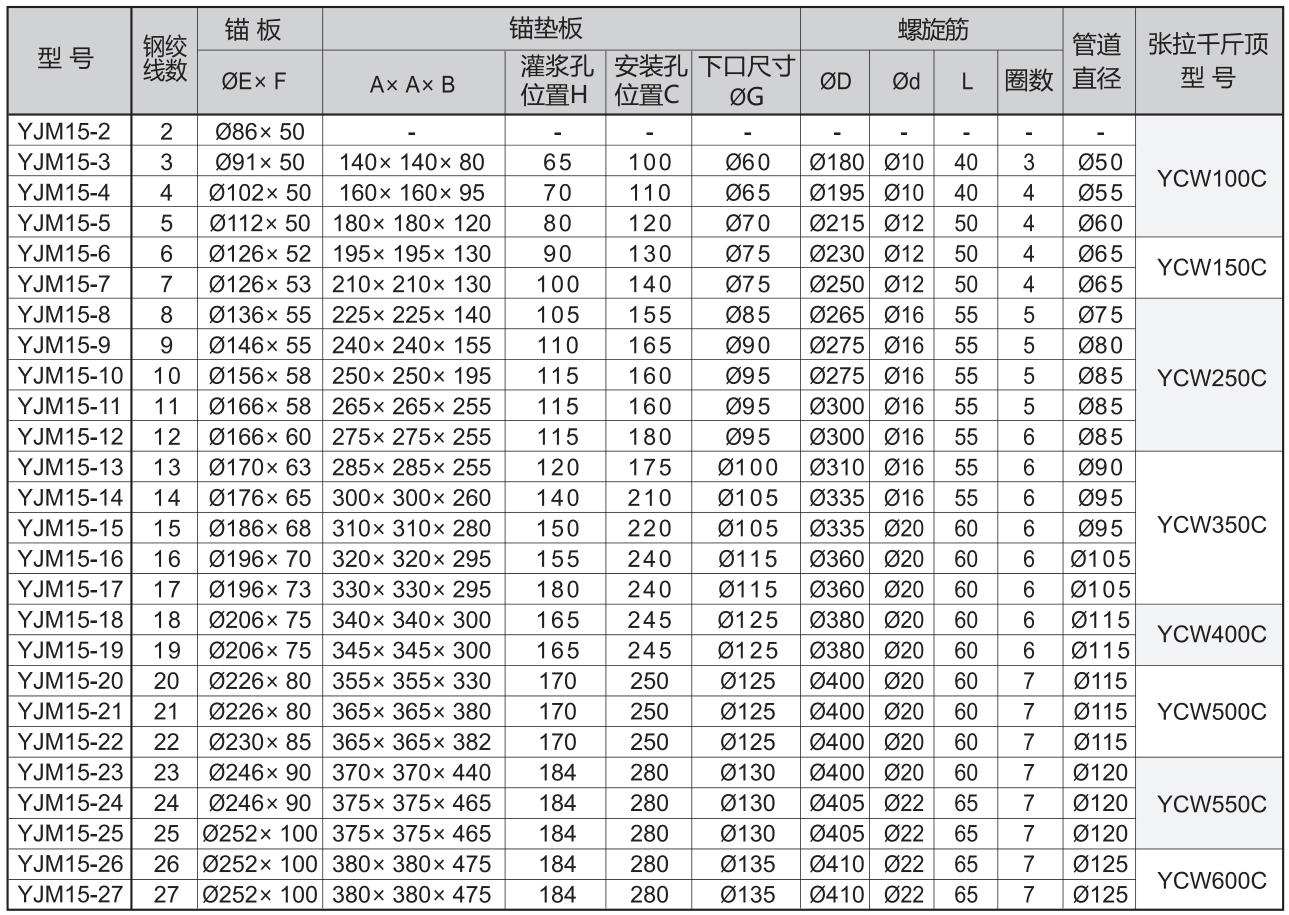

YJM15系列铁道行业张拉端圆形锚具技术参数表

型号	钢绞线数	锚板	锚垫板				螺旋筋				管道直径	张拉千斤顶型号
型号	钢绞线数	ØE×F	A×A×B	灌浆孔位置H	安装孔位置C	下口尺寸ØG	ØD	Ød	L	圈数	管道直径	张拉千斤顶型号
YJM15-2	2	Ø86×50	-	-	-	-	-	-	-	-	-	-
YJM15-3	3	Ø91×50	140×140×80	65	100	Ø60	Ø180	Ø10	40	3	Ø50	YCW100C
YJM15-4	4	Ø102×50	160×160×95	70	110	Ø65	Ø195	Ø10	40	4	Ø55	YCW100C
YJM15-5	5	Ø112×50	180×180×120	80	120	Ø70	Ø215	Ø12	50	4	Ø60	YCW100C
YJM15-6	6	Ø126×52	195×195×130	90	130	Ø75	Ø230	Ø12	50	4	Ø65	YCW150C
YJM15-7	7	Ø126×53	210×210×130	100	140	Ø75	Ø250	Ø12	50	4	Ø65	YCW150C
YJM15-8	8	Ø136×55	225×225×140	105	155	Ø85	Ø265	Ø16	55	5	Ø75	YCW250C
YJM15-9	9	Ø146×55	240×240×155	110	165	Ø90	Ø275	Ø16	55	5	Ø80	YCW250C
YJM15-10	10	Ø156×58	250×250×195	115	160	Ø95	Ø275	Ø16	55	5	Ø85	YCW250C
YJM15-11	11	Ø166×58	265×265×255	115	160	Ø95	Ø300	Ø16	55	5	Ø85	YCW250C
YJM15-12	12	Ø166×60	275×275×255	115	180	Ø95	Ø300	Ø16	55	6	Ø85	YCW250C
YJM15-13	13	Ø170×63	285×285×255	120	175	Ø100	Ø310	Ø16	55	6	Ø90	YCW350C
YJM15-14	14	Ø176×65	300×300×260	140	210	Ø105	Ø335	Ø16	55	6	Ø95	YCW350C
YJM15-15	15	Ø186×68	310×310×280	150	220	Ø105	Ø335	Ø20	60	6	Ø95	YCW350C
YJM15-16	16	Ø196×70	320×320×295	155	240	Ø115	Ø360	Ø20	60	6	Ø105	YCW350C
YJM15-17	17	Ø196×73	330×330×295	180	240	Ø115	Ø360	Ø20	60	6	Ø105	YCW350C
YJM15-18	18	Ø206×75	340×340×300	165	245	Ø125	Ø380	Ø20	60	6	Ø115	YCW400C
YJM15-19	19	Ø206×75	345×345×300	165	245	Ø125	Ø380	Ø20	60	6	Ø115	YCW400C
YJM15-20	20	Ø226×80	355×355×330	170	250	Ø125	Ø400	Ø20	60	7	Ø115	YCW500C
YJM15-21	21	Ø226×80	365×365×380	170	250	Ø125	Ø400	Ø20	60	7	Ø115	YCW500C
YJM15-22	22	Ø230×85	365×365×382	170	250	Ø125	Ø400	Ø20	60	7	Ø115	YCW500C
YJM15-23	23	Ø246×90	370×370×440	184	280	Ø130	Ø400	Ø20	60	7	Ø120	YCW550C
YJM15-24	24	Ø246×90	375×375×465	184	280	Ø130	Ø405	Ø22	65	7	Ø120	YCW550C
YJM15-25	25	Ø252×100	375×375×465	184	280	Ø130	Ø405	Ø22	65	7	Ø120	YCW550C
YJM15-26	26	Ø252×100	380×380×475	184	280	Ø135	Ø410	Ø22	65	7	Ø125	YCW600C
YJM15-27	27	Ø252×100	380×380×475	184	280	Ø135	Ø410	Ø22	65	7	Ø125	YCW600C

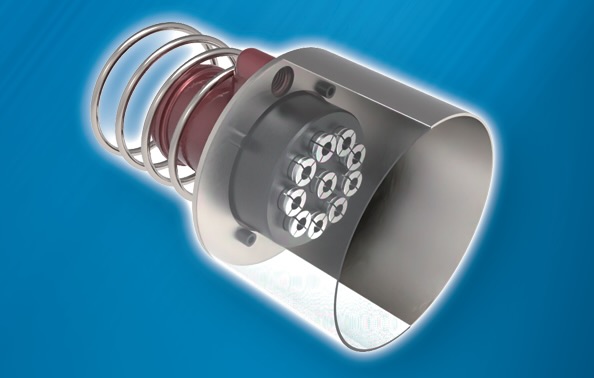

深埋锚固体系

由钢套筒、工作夹片、工作锚板、螺栓、锚垫板、螺旋筋、波纹管、钢绞线组成，配合相应型号的千斤顶和特制的延长筒，作用在先张及后张法的预应力混凝土结构构件中，主要使预应力筋张拉以获得一定的预应力并使整个构件保持这样的应力。深埋锚具和普通锚具相比有节省材料的优点。

QSM深埋锚具体系，由钢套筒、工作夹片、工作锚板、螺栓、锚垫板、螺旋筋、波纹管和钢绞线组成，适用于预应力混凝土结构张拉与锚固施工，具有节省材料、施工便捷的特点。

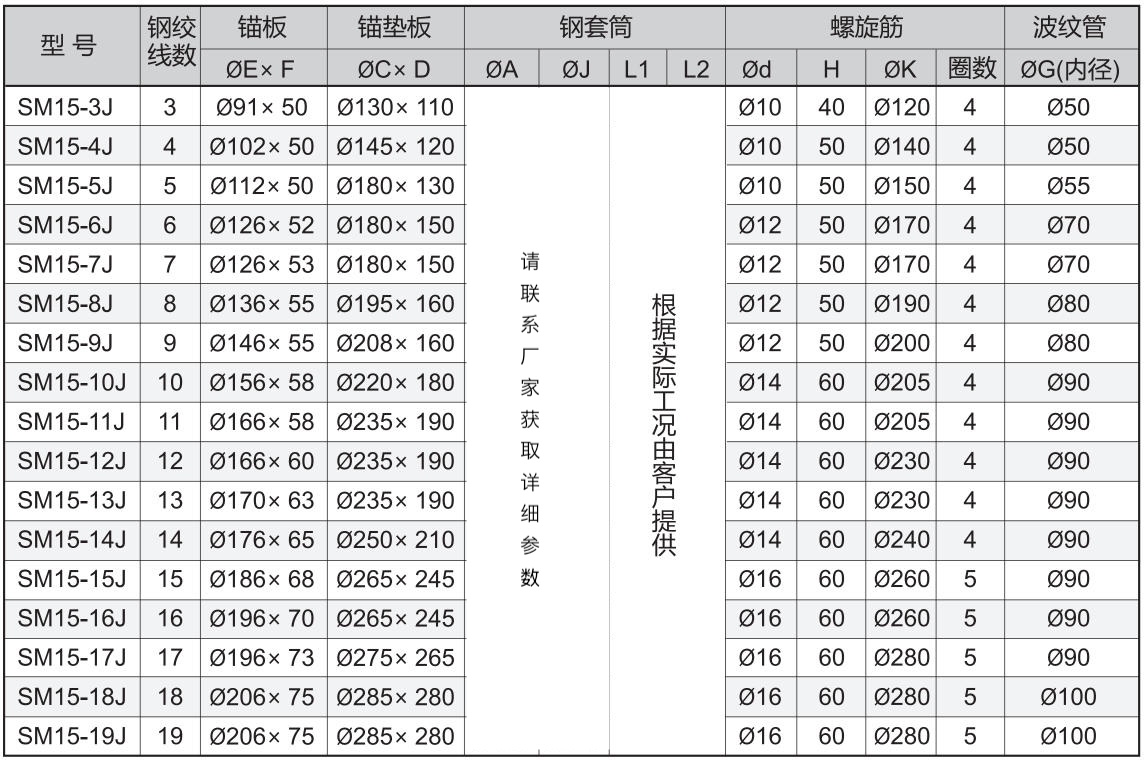

15系列圆形深埋锚具技术参数表

型号	钢绞线数	锚板	锚垫板	钢套筒				螺旋筋				波纹管
型号	钢绞线数	ØE×F	ØC×D	ØA	ØJ	L1	L2	Ød	H	ØK	圈数	ØG(内径)
SM15-3J	3	Ø91×50	Ø130×110	联系厂家	--	--	客户提供	Ø10	40	Ø120	4	Ø50
SM15-4J	4	Ø102×50	Ø145×120	联系厂家	--	--	客户提供	Ø10	50	Ø140	4	Ø50
SM15-5J	5	Ø112×50	Ø180×130	联系厂家	--	--	客户提供	Ø10	50	Ø150	4	Ø55
SM15-6J	6	Ø126×52	Ø180×150	联系厂家	--	--	客户提供	Ø12	50	Ø170	4	Ø70
SM15-7J	7	Ø126×53	Ø180×150	联系厂家	--	--	客户提供	Ø12	50	Ø170	4	Ø70
SM15-8J	8	Ø136×55	Ø195×160	联系厂家	--	--	客户提供	Ø12	50	Ø190	4	Ø80
SM15-9J	9	Ø146×55	Ø208×160	联系厂家	--	--	客户提供	Ø12	50	Ø200	4	Ø80
SM15-10J	10	Ø156×58	Ø220×180	联系厂家	--	--	客户提供	Ø14	60	Ø205	4	Ø90
SM15-11J	11	Ø166×58	Ø235×190	联系厂家	--	--	客户提供	Ø14	60	Ø205	4	Ø90
SM15-12J	12	Ø166×60	Ø235×190	联系厂家	--	--	客户提供	Ø14	60	Ø230	4	Ø90
SM15-13J	13	Ø170×63	Ø235×190	联系厂家	--	--	客户提供	Ø14	60	Ø230	4	Ø90
SM15-14J	14	Ø176×65	Ø250×210	联系厂家	--	--	客户提供	Ø14	60	Ø240	4	Ø90
SM15-15J	15	Ø186×68	Ø265×245	联系厂家	--	--	客户提供	Ø16	60	Ø260	5	Ø90
SM15-16J	16	Ø196×70	Ø265×245	联系厂家	--	--	客户提供	Ø16	60	Ø260	5	Ø90
SM15-17J	17	Ø196×73	Ø275×265	联系厂家	--	--	客户提供	Ø16	60	Ø280	5	Ø90
SM15-18J	18	Ø206×75	Ø285×280	联系厂家	--	--	客户提供	Ø16	60	Ø280	5	Ø100
SM15-19J	19	Ø206×75	Ø285×280	联系厂家	--	--	客户提供	Ø16	60	Ø280	5	Ø100

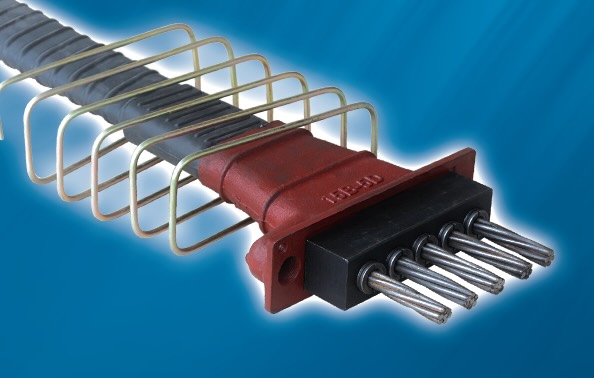

BM张拉端扁形锚固体系

QSM BM张拉端扁形锚具体系，由工作锚板、工作夹片、锚垫板、波纹管、螺旋筋和钢绞线组成，适用于预应力混凝土结构的张拉与锚固施工。

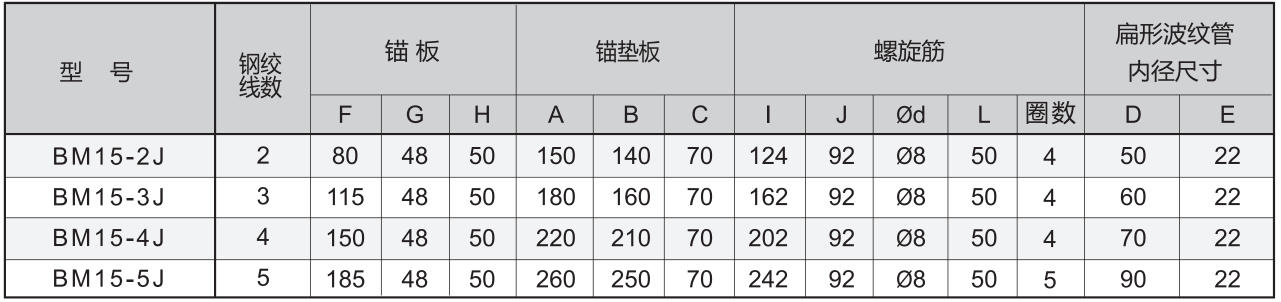

BM15系列张拉端交通运输行业扁形锚具技术参数表

型号	钢绞线数	锚板			锚垫板			螺旋筋					扁形波纹管内径尺寸
型号	钢绞线数	F	G	H	A	B	C	I	J	Ød	L	圈数	D	E
BM15-2J	2	80	48	50	150	140	70	124	92	Ø8	50	4	50	22
BM15-3J	3	115	48	50	180	160	70	162	92	Ø8	50	4	60	22
BM15-4J	4	150	48	50	220	210	70	202	92	Ø8	50	4	70	22
BM15-5J	5	185	48	50	260	250	70	242	92	Ø8	50	5	90	22

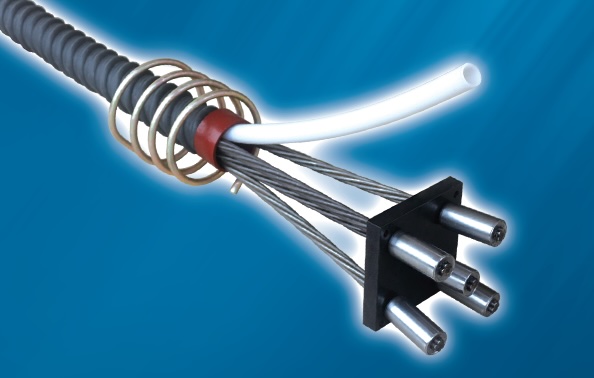

QSM固定端P型锚固体系

当需要把后张应力直接传至梁端时，可采用P型锚固体系。它包括挤压套(含三角形钢丝挤压簧)、固定端锚板、约束圈、螺旋筋等。挤压套、挤压簧与钢绞线采用GYJ-A型挤压机挤压锚固，配套使用油泵为ZB4-500型电动油泵。

QSM固定端P型锚具体系，用于将后张预应力直接传递至梁端，由挤压套、挤压簧、固定端锚板、约束圈、螺旋筋组成，采用GYJ-A型挤压机配合ZB4-500电动油泵进行锚固。

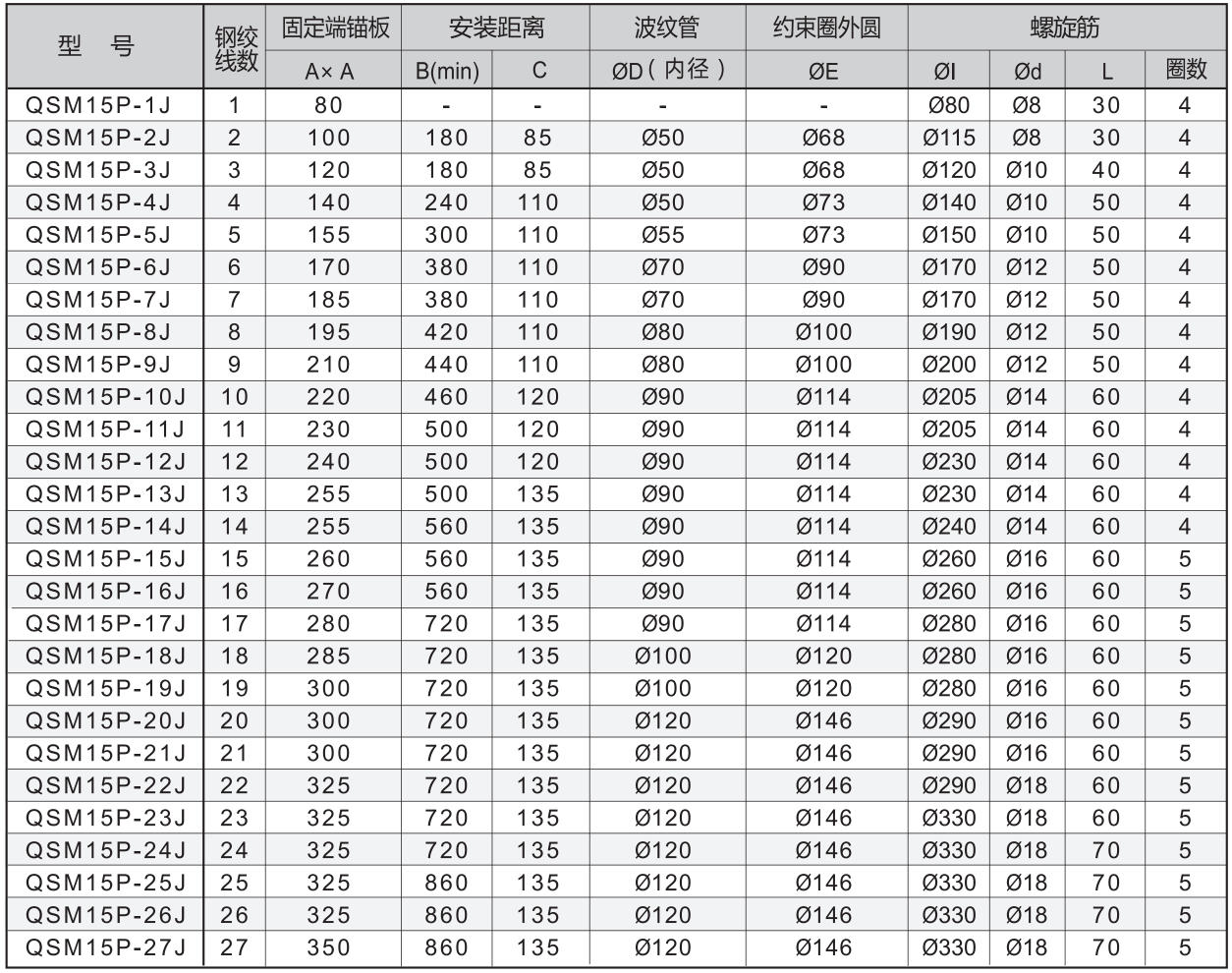

QSM15系列固定端交通运输行业P型锚具技术参数表

型号	钢绞线数	固定端锚板	安装距离		波纹管	约束圈外圆	螺旋筋
型号	钢绞线数	A×A	B(min)	C	ØD（内径）	ØE	ØI	Ød	L	圈数
QSM15P-1J	1	80	-	-	-	-	Ø80	Ø8	30	4
QSM15P-2J	2	100	180	85	Ø50	Ø68	Ø115	Ø8	30	4
QSM15P-3J	3	120	180	85	Ø50	Ø68	Ø120	Ø10	40	4
QSM15P-4J	4	140	240	110	Ø50	Ø73	Ø140	Ø10	50	4
QSM15P-5J	5	155	300	110	Ø55	Ø73	Ø150	Ø10	50	4
QSM15P-6J	6	170	380	110	Ø70	Ø90	Ø170	Ø12	50	4
QSM15P-7J	7	185	380	110	Ø70	Ø90	Ø170	Ø12	50	4
QSM15P-8J	8	195	420	110	Ø80	Ø100	Ø190	Ø12	50	4
QSM15P-9J	9	210	440	110	Ø80	Ø100	Ø200	Ø12	50	4
QSM15P-10J	10	220	460	120	Ø90	Ø114	Ø205	Ø14	60	4
QSM15P-11J	11	230	500	120	Ø90	Ø114	Ø205	Ø14	60	4
QSM15P-12J	12	240	500	120	Ø90	Ø114	Ø230	Ø14	60	4
QSM15P-13J	13	255	500	135	Ø90	Ø114	Ø230	Ø14	60	4
QSM15P-14J	14	255	560	135	Ø90	Ø114	Ø240	Ø14	60	4
QSM15P-15J	15	260	560	135	Ø90	Ø114	Ø260	Ø16	60	5
QSM15P-16J	16	270	560	135	Ø90	Ø114	Ø260	Ø16	60	5
QSM15P-17J	17	280	720	135	Ø90	Ø114	Ø280	Ø16	60	5
QSM15P-18J	18	285	720	135	Ø100	Ø120	Ø280	Ø16	60	5
QSM15P-19J	19	300	720	135	Ø100	Ø120	Ø280	Ø16	60	5
QSM15P-20J	20	300	720	135	Ø120	Ø146	Ø290	Ø16	60	5
QSM15P-21J	21	300	720	135	Ø120	Ø146	Ø290	Ø16	60	5
QSM15P-22J	22	325	720	135	Ø120	Ø146	Ø290	Ø18	60	5
QSM15P-23J	23	325	720	135	Ø120	Ø146	Ø330	Ø18	60	5
QSM15P-24J	24	325	720	135	Ø120	Ø146	Ø330	Ø18	70	5
QSM15P-25J	25	325	860	135	Ø120	Ø146	Ø330	Ø18	70	5
QSM15P-26J	26	325	860	135	Ø120	Ø146	Ø330	Ø18	70	5
QSM15P-27J	27	350	860	135	Ø120	Ø146	Ø330	Ø18	70	5

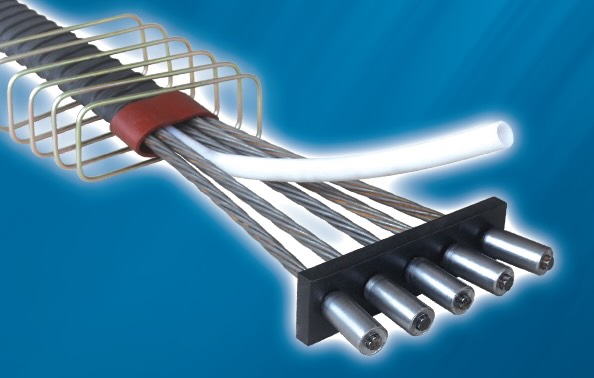

BM固定端P型锚固体系

当需要把后张应力直接传至梁端时，可采用P型锚固体系。它包括挤压套(含三角形钢丝挤压簧)、固定端锚板、约束圈、旋筋等。挤压套、挤压簧与钢绞线采用GYJ-A型挤压机挤压锚固，配套使用油泵为ZB4-500型电动油泵。

QSM BM固定端P型锚具体系，用于将后张预应力直接传递至梁端，由挤压套（含三角钢丝挤压簧）、固定端锚板、约束圈、螺旋筋等组成，采用 GYJ-A 挤压机和 ZB4-500 电动油泵进行锚固。

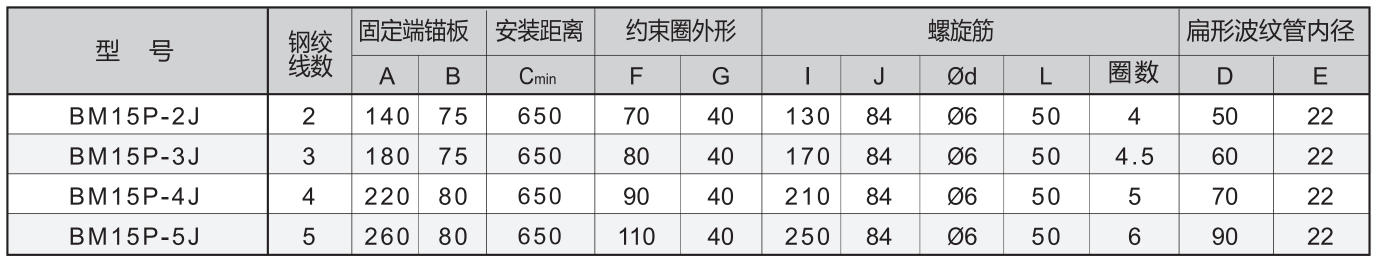

BM15系列固定端交通运输行业P型锚具参数表

型号	钢绞线数	固定端锚板		安装距离	约束圈外形		螺旋筋					扁形波纹管内径
型号	钢绞线数	A	B	Cmin	F	G	I	J	Ød	L	圈数	D	E
BM15P-2J	2	140	75	650	70	40	130	84	Ø6	50	4	50	22
BM15P-3J	3	180	75	650	80	40	170	84	Ø6	50	4.5	60	22
BM15P-4J	4	220	80	650	90	40	210	84	Ø6	50	5	70	22
BM15P-5J	5	260	80	650	110	40	250	84	Ø6	50	6	90	22

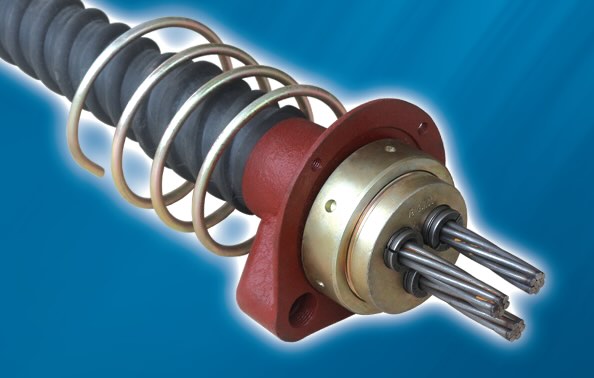

QSM低回缩锚固体系

低回缩锚具是针对短预应力束锚具张拉放张回缩比例过大，导致其有效永久预应力损失大而专门研发的一种低回缩高效率的锚具。可广泛运用于大跨度预应力混凝土连续梁、连续钢构等桥梁竖向预应力结构边坡锚固预应力结构及其它较短的预应力筋结构中。它包括:低回缩锚板、低回缩螺母、锚垫板、夹片、螺旋筋。

QSM低回缩锚具体系，针对短预应力束张拉和放松过程中回缩量大的问题开发，具有低回缩、高锚固效率的特点，广泛用于桥梁竖向预应力结构及边坡锚固工程。

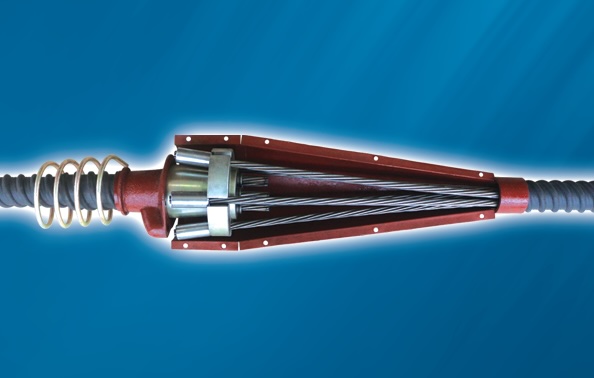

QSM15L圆形连接器锚固体系

由连接体、挤压套、夹片、锚垫板、螺旋筋、约束圈、保护罩、波纹管、钢绞线等组成。有单根和多根两种形式，单根作为接长预应力筋用;多根作为接长预应力束用，主要用于连续梁施工中。

QSM15L圆形连接器锚具体系，由连接体、挤压套、夹片、锚垫板、螺旋筋、约束圈、保护罩、波纹管和钢绞线组成，适用于桥梁连续梁预应力施工中的接长锚固。

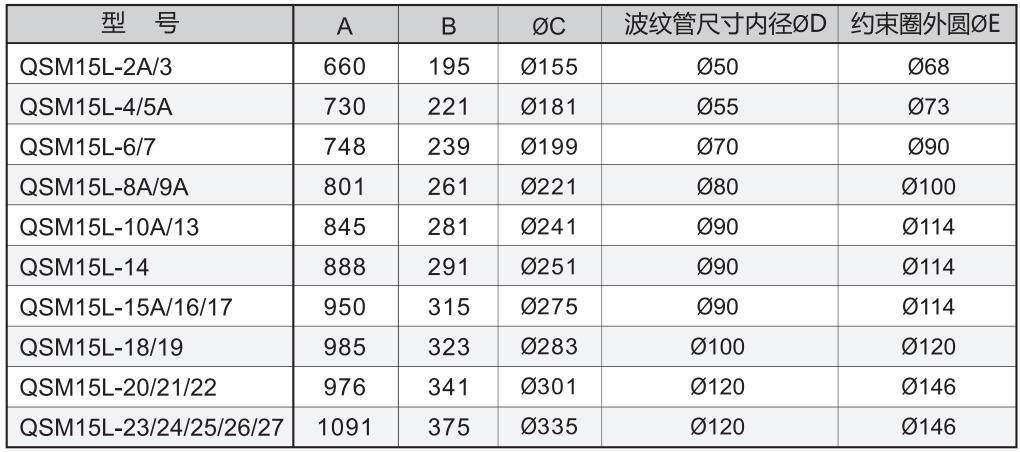

QSM15L圆形连接器锚具参数表

型号	A	B	ØC	波纹管尺寸内径ØD	约束圈外圆ØE
QSM15L-2A/3	660	195	Ø155	Ø50	Ø68
QSM15L-4/5A	730	221	Ø181	Ø55	Ø73
QSM15L-6/7	748	239	Ø199	Ø70	Ø90
QSM15L-8A/9A	801	261	Ø221	Ø80	Ø100
QSM15L-10A/13	845	281	Ø241	Ø90	Ø114
QSM15L-14	888	291	Ø251	Ø90	Ø114
QSM15L-15A/16/17	950	315	Ø275	Ø90	Ø114
QSM15L-18/19	985	323	Ø283	Ø100	Ø120
QSM15L-20/21/22	976	341	Ø301	Ø120	Ø146
QSM15L-23/24/25/26/27	1091	375	Ø335	Ø120	Ø146

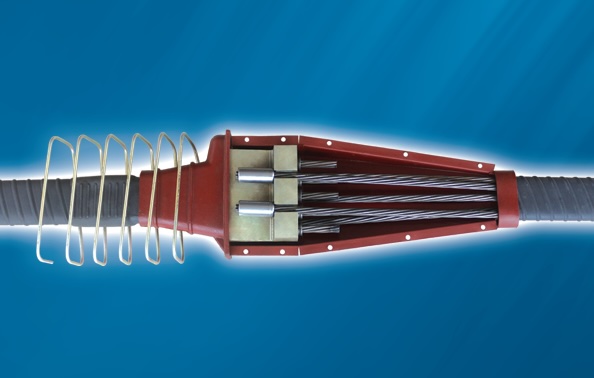

BM 15L扁形连接器锚固体系

QSM BM15L扁形连接器锚具体系，由连接体、挤压套、夹片、锚垫板、螺旋筋、约束圈、保护罩、波纹管、钢绞线等组成，单根结构用于预应力筋接长，多根结构用于预应力束接长，常用于连续梁施工。

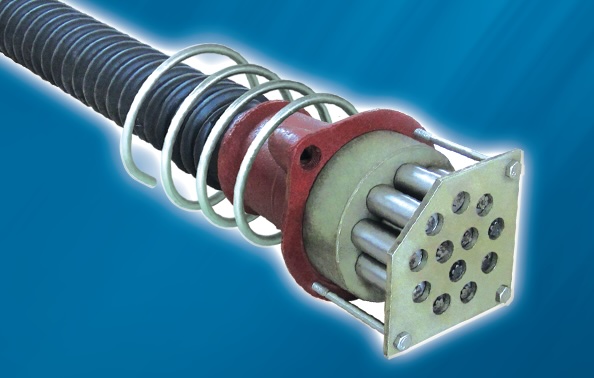

QSM固定端PT型锚固体系

QSM固定端PT型锚具结构紧凑，适用于有空间尺寸要求的固定端，可有效增加预应力施加长度，避免在固定端预应力钢绞线与混凝土直接粘结，减少钢绞线的腐蚀，可不需要预埋施工，加载过程监控方便。

QSM固定端PT型锚具体系，结构紧凑，适用于空间受限的场合，可有效延长预应力作用长度并防止钢绞线与混凝土直接粘结，从而降低腐蚀风险。

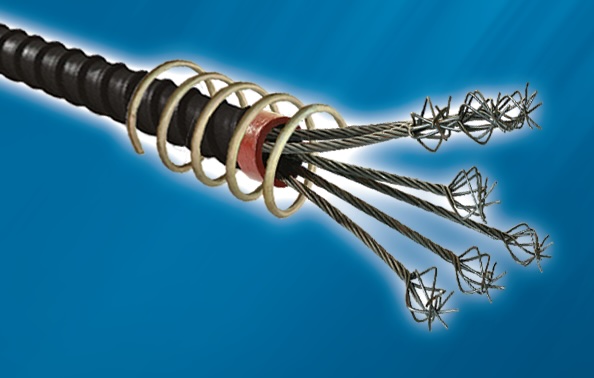

QSM固定端H型锚固体系

QSM固定端H型锚具体系可使后张应力直接传至混凝土中。它包括带梨形自锚头的一段钢绞线、支托梨形自锚头用的钢筋支架、螺旋筋、约束圈、波纹管等。钢绞线梨形自锚头采用专用设备YH3型压花机挤压成型，配套使用油泵为ZB4-500型电动油泵。

QSM固定端H型锚具体系，可将后张预应力直接传递至混凝土，由带梨形自锚头的钢绞线、支撑钢筋架、螺旋筋、约束圈及波纹管组成，梨形自锚头通过YH3压印机挤压成型，并配套ZB4-500电动油泵使用。

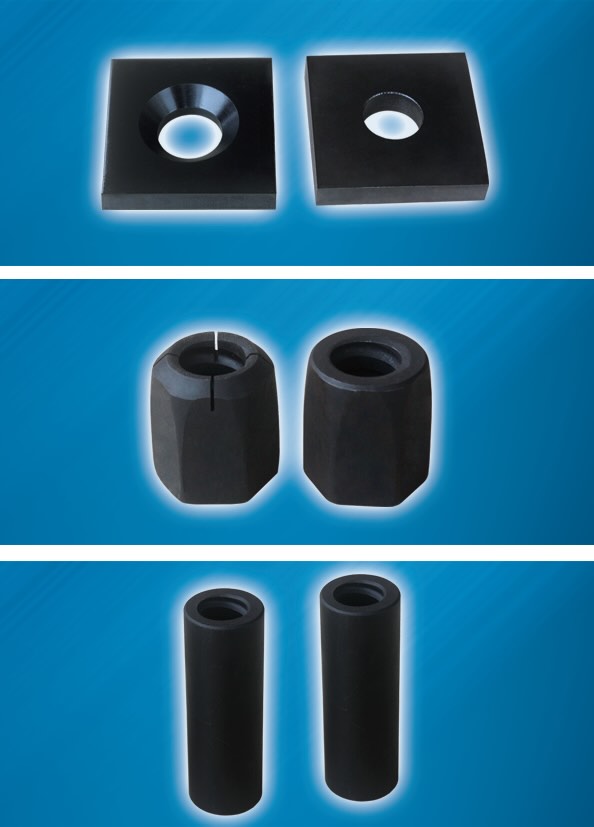

JLM精轧螺纹钢锚具

JLM系列精轧螺纹钢锚具主要用于直径为25、32mm的精轧螺纹钢筋的张拉锚固。配套使用YCW60B、YCW80B型千斤顶，ZB4-500型电动油泵和专用工具连接器进行张拉。

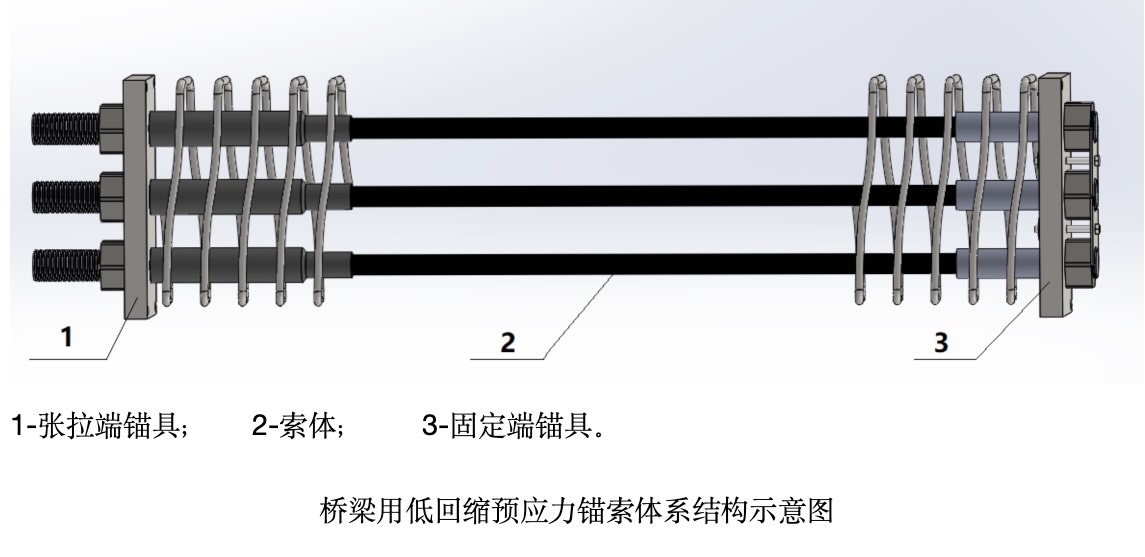

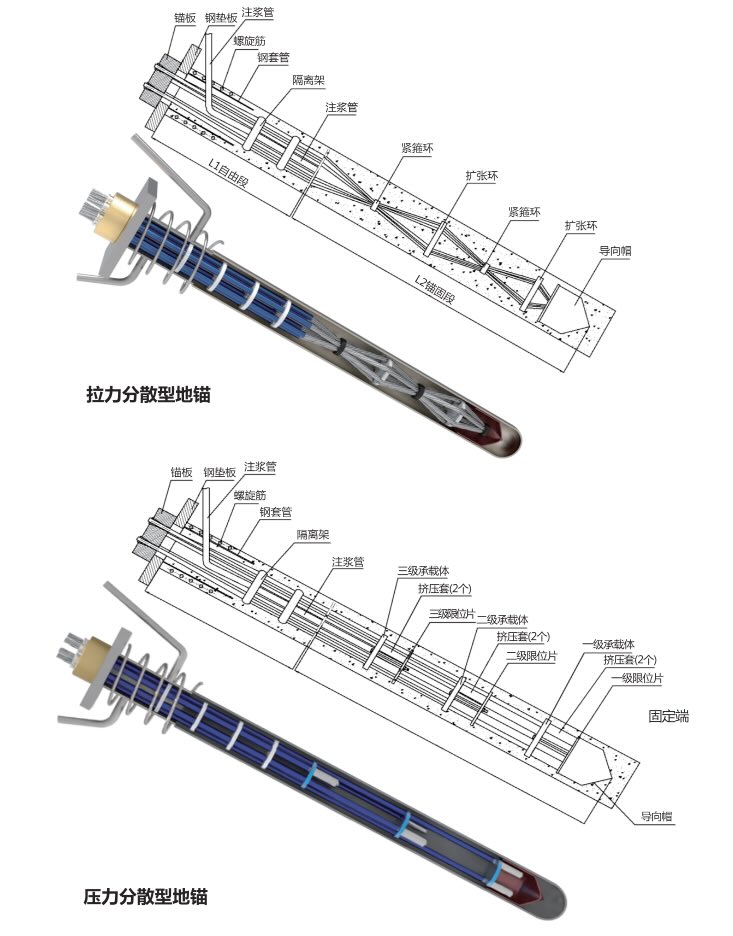

桥梁用低回缩预应力锚索

桥梁用低回缩预应力锚索体系主要解决了短束预应力中存在的预应力损失大,结构复杂,预应力筋易断裂、易腐蚀、施工困难、施工不规范引发的各种问题。桥梁用低回缩预应力锚索体系根据钢绞线规格不同可分为13系列(φ12.7mm钢绞线),15系列(φ15.24mm钢绞线),18系列(φ17.8mm钢绞线),22系列(φ21.8mm钢绞线),29系列(φ28.6mm钢线)等,主要推荐使用22系列和29系列。锚索体系由张拉端锚具、索体和固定端锚具组成。
